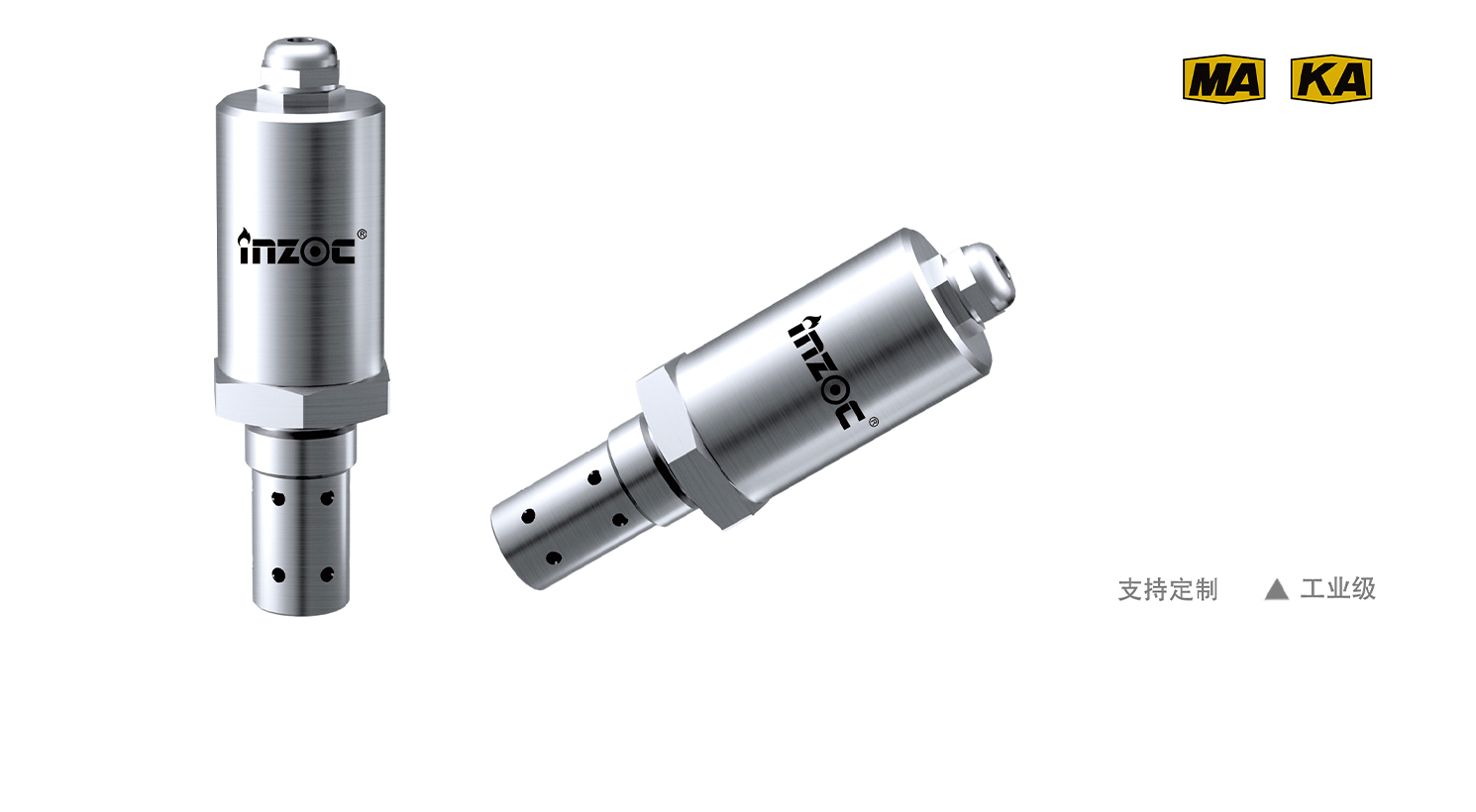

GYD12七合一系列
油液多參量傳感器 礦用本安型
GYD12多參量油液傳感器采用專利多功能集成檢測技術、采用本安電路設計，已取得煤安產品認證，廣泛應用于煤炭行業，是行業內大量程、多參數的代表性產品，可一次性完成動力粘度、密度、油品品質、含水率、溫度、飽和度、水分含量的檢測，同時配合內部模型數據，真正實現多功能小體積大集成的綜合應用型多功能在線監測油液傳感器。

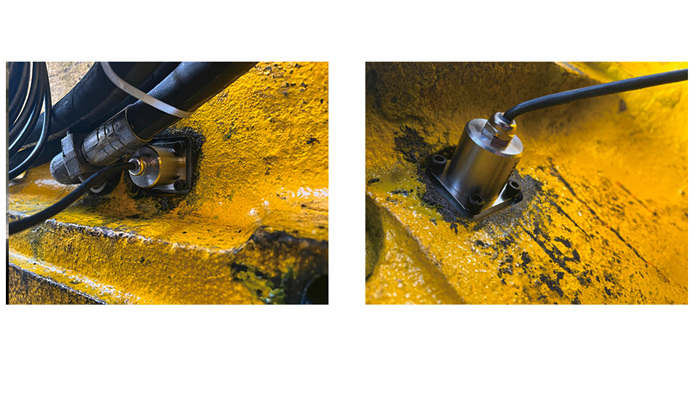

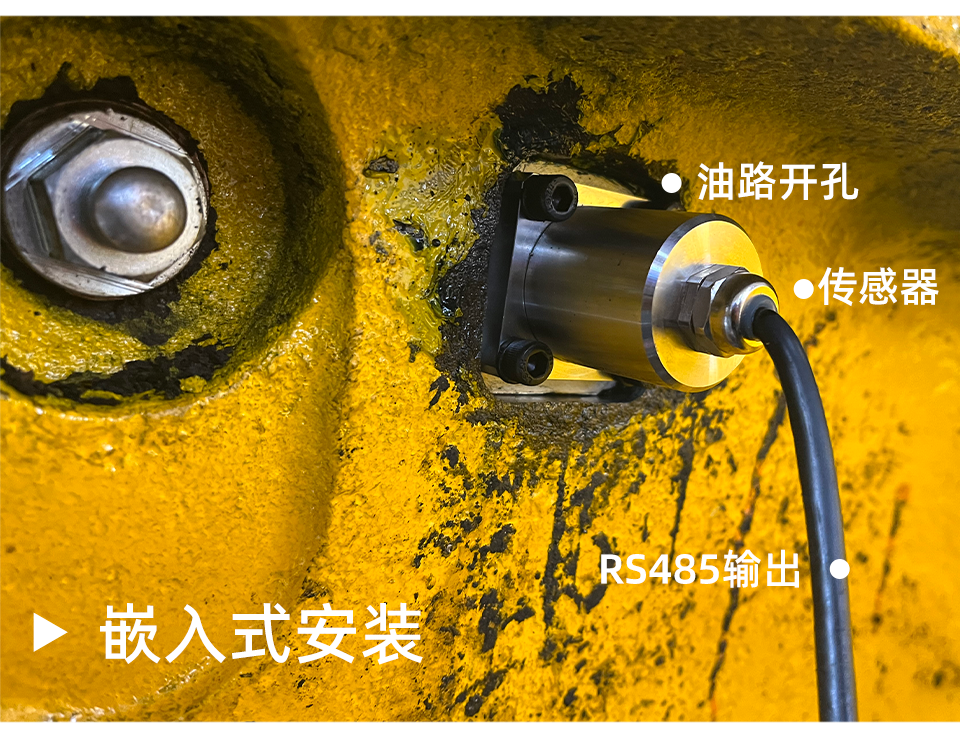

嵌入式安裝，減少開孔，降低施工難度，節約成本。傳感器采用G1/2螺紋接口，適合工業現場的集成安裝，一個傳感器完成7個指標的監測，其中粘度量達到1200cp，含水率量程0-100%，傳感器即實現了高集成、小體積、還保留了高精度的特點。

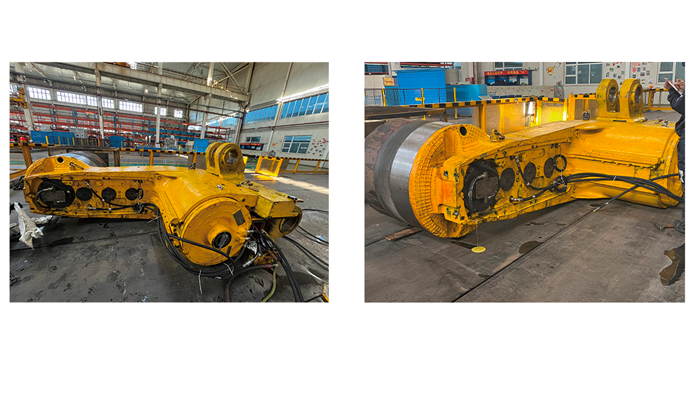

應用領域：轉載機、刮板機、采煤機、皮帶機、破碎機、構機、大型設備等
適用油品：液壓油、齒輪油、空壓機油、燃氣機油、水乙二醇抗燃液壓油、液壓支架乳化油變壓器油、導軌油等
技術特點/Technical characteristics
- 高精度、大量程、一體化多功能綜合應用傳感器
- 靈活度高、適配不同的檢測指標與范圍
- 行業最小體積多參量監測代表
- 不同溫度沖擊下數據平滑可靠
- 開放接口，多協議適配，適合不同設備集成
尺寸及安裝/Dimensions and installation
適用條件/Working Condition
| 最高油溫 | 油路壓力 | 油路流速 | 工作環境溫度 | 最高海拔 | 最大振動 | 最高濕度 |
|---|---|---|---|---|---|---|
| +85℃ | 0-3Mpa | ≤1m/s | -20℃-85℃ | 5000m | 2G | 95% |
規格參數/Specificationr
| 型號選擇 | 監測指標 | 量程 | 精度 | 分辨率 |
|---|---|---|---|---|
| GYD12 | 動力粘度 | 高200-1500CP、低10-500cp | ±3%或±8cp（取大值） | 0.1cp |
| 密度 | 600 ～1500 kg. m3 | ±0.5℃ 或 ±3% | 0.01kg. m3 | |
| 溫度 | -35～+85℃ | 0.1℃或±3% | 0.1℃ | |
| 微量水分 | 1-10000ppm | ±10%或50ppm（50ppm以下不設誤差） | 1ppm | |
| 水活性（飽和度） | 0-1aw | ±0.04 | 0.01aw | |
| 含水率 | 0.03-100% | ±0.03 | 0.01% | |
| 油品品質 | 1-100 | ±3% | 0.01 | |
| 選配指標：實時運動粘度、V40粘度、V100粘度，粘度指數、電導率 | ||||
上述選配指標和適用于其中任何一款型號的傳感器，可根據實際需求進行配置選擇
上述性能參數對應的精度為25℃典型值，遇到超出系統工況要求的情況下，數據可能會發生偏差，精度會受到壓力、流量、振動等因素影響。
電氣性能/Electrical properties
| 通訊接口 | 數據傳輸 | 功率 | 電壓 | 重量 | 外殼材質 | 電纜長度 | 通訊協議 |
|---|---|---|---|---|---|---|---|
| 6芯航插 | RS485/232 | ≤2W | DC 12v | ≤800g | 合金鋼 | 定制 | MODBUS RTU |
上述性能指標適合常規工業現場安裝使用，遇到復雜惡劣的戶外環境及流體性質的變化，根據現場需求進行定制化設計。
